AD-S600/601-C稱重AD控制模塊（又稱數字稱重變送器）是SeTAQ公司開發的帶開關量控制功能的稱重AD模塊。其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口可將數字重量信號發送出去；同時通過D/A轉換將數字重量信號變成模擬的4-20mA電流信號或0-5(10)V的電壓信號（僅對AD-S600-C）。

技術參數：

●? A/D分辨率:24位

●??靜態稱重精度:1/100000

●? A/D模塊重量輸出速率：6.25，12.5，25，50，100，200次/秒可選（默認50）

●? 通訊口：RS-232和RS-485可同時使用，支持標準Modbus RTU通訊協議。RS-232接口支持連續輸出模式，可用來接大屏幕

●? 波特率：4800、9600、19200、38400、57600、115200可選（默認19200，偶校驗）

●??模擬量輸出（16位D/A轉換）：4-20mA或0-5V/10V（僅AD-S600-C有此功能）

●? 3個開關量輸入，3個開關量輸出

●? 12個狀態指示燈，5位撥碼開關設置模塊地址（默認地址01）

●??傳感器激勵電壓：5VDC，最大電流：100mA(含4只350Ω稱重傳感器消耗的電流)

●??模塊工作電源：24VDC?200mA（不含開關量輸出消耗）

●??具有總線供電及RS-485通信功能，多個模塊可通過連接器并聯(可選)

●??標準DIN導軌安裝方式

●??殼體尺寸（帶接線端子）：110mm×23mm×116mm

●??工作環境：溫度?-20～60℃，相對濕度?10%～85%，不冷凝

●? 存貯環境：溫度-40～80℃，相對濕度 10%～85%，不冷凝

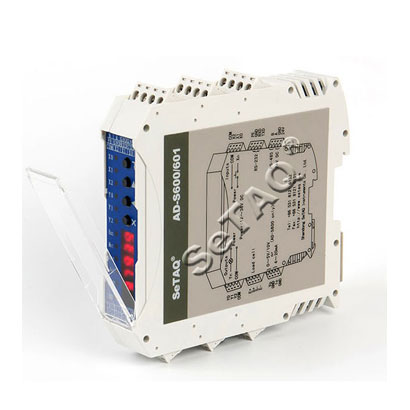

產品圖片：

相關資料下載：

1、[AD-S600、601-C]稱重AD控制模塊使用簡介-V1.0.002.zip

2、[AD-S600、601-C]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip

3、[AD-S600、601-N]稱重AD控制模塊使用簡介-V1.0.002.zip

4、[AD-S600、601-N]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip

5、[AD-S600、601-S]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip
