AD-S600D/601D-C稱重控制模塊（又稱數字稱重變送器）是SeTAQ公司開發的帶開關量控制和數碼管顯示功能的稱重AD模塊。其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口可將數字重量信號發送出去；同時通過D/A轉換將數字重量信號變成模擬的4-20mA電流信號或0-5(10)V的電壓信號（僅對AD-S600D-C）。

模塊具有RS485和RS232雙通訊接口，支持標準MODBUS RTU通訊協議和連續輸出模式，能夠與計算機、PLC等上位機通信，還可連接大屏幕。 該模塊既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。該模塊在硬件上增加了開關量輸入和輸出，因此可用外部開關信號實現清零、去皮、啟動、停止等操作（可同時實現三種），可完成重量信號的定值控制、上下限控制、定量控制、減量控制、分選控制。可廣泛的應用于定量稱重包裝機、配料稱重包裝機、液體灌裝稱重機、重量分選機、拉壓力試驗機、載荷測試儀等裝置。

技術參數：

●? A/D分辨率:24位

●? 靜態稱重精度:1/100000

●? A/D模塊重量輸出速率：6.25，12.5，25，50，100，200次/秒可選（默認50）

●? 通訊口：RS-232和RS-485可同時使用，支持標準Modbus RTU通訊協議。RS-232接口支持連續輸出模式，可用來接大屏幕

●? 波特率：4800、9600、19200、38400、57600、115200可選（默認19200，偶校驗）

●? 模擬量輸出（16位D/A轉換）：4-20mA或0-5V/10V（僅AD-S600D-C有此功能）

●? 3個開關量輸入，3個開關量輸出

●? 6位0.25"數碼管，12個狀態指示燈

●? 傳感器激勵電壓：5VDC，最大電流：100mA(含4只350Ω稱重傳感器消耗的電流)

●? 模塊工作電源：24VDC 200mA（不含開關量輸出消耗）

●? 具有總線供電及RS-485通信功能，多個模塊可通過連接器并聯(可選)

●? 標準DIN導軌安裝方式

●? 殼體尺寸（帶接線端子）：110mm×23mm×116mm

●? 工作環境：溫度 -20～60℃，相對濕度 10%～85%，不冷凝

●? 存貯環境：溫度-40～80℃，相對濕度 10%～85%，不冷凝

產品圖片：

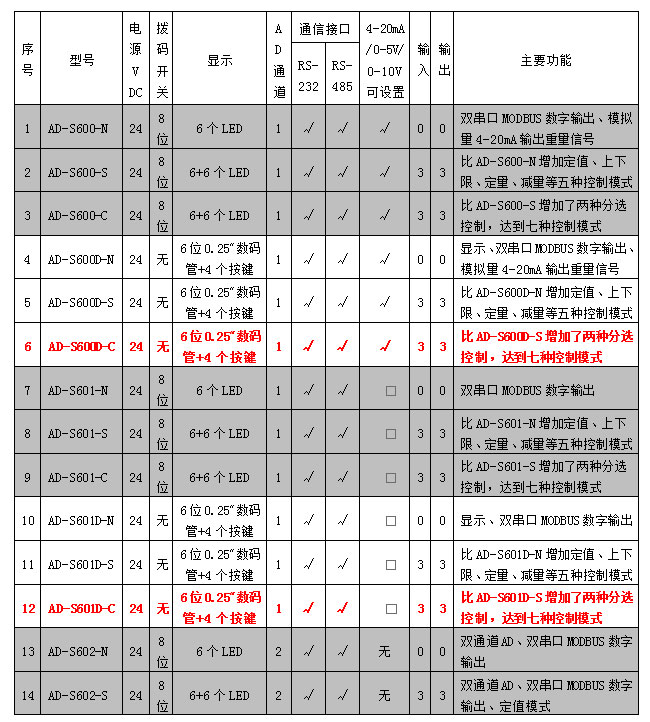

AD-S600D/S601D系列稱重模塊型號分類表

相關資料下載：

1、[AD-S600D、601D-C]稱重AD控制模塊使用簡介-V1.0.002.zip

2、[AD-S600D、601D-C]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip

3、[AD-S600D、601D-N]稱重AD控制模塊使用簡介-V1.0.002.zip

4、[AD-S600D、601D-N]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip

5、[AD-S600D、601D-S]稱重AD控制模塊使用簡介-V1.0.002.zip

6、[AD-S600D、601D-S]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip
